ⅴ　続・計器飛行って？？

計器飛行とはを前回概要を説明しましが、今回はどのように運用するのかを説明します。

トラッキング

トラッキングとは、航空機が設定したコース上を飛行し続けることを指します。VORやNDBを使用して、航空機がコースから逸脱しないように修正しながら飛行します。

トラッキングの仕組み

1. VOR/NDB局: 地上に設置された送信局で、全方向に電波を発信します。

2. 受信機: 航空機に搭載されており、VOR/NDB局からの電波を受信します。

3. 指示器: 受信した電波を基に、航空機の現在位置や進行方向を表示します。

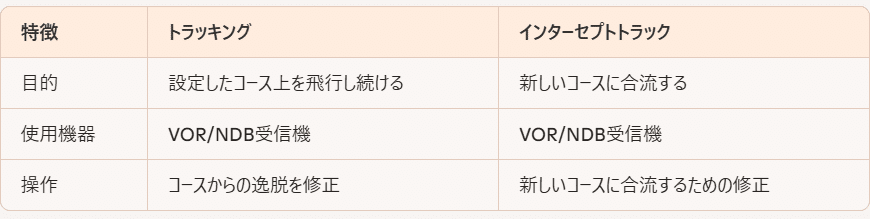

インターセプトトラック

インターセプトトラックとは、航空機が現在のコースから新しいコースに移行する際に、設定したコースに合流するための操作を指します。これには、VORやNDBを使用して、航空機が新しいコースに正確に合流するための修正が含まれます。

インターセプトトラックの流れ

1. 現在のコース: 航空機が現在飛行しているコース。

   新しいコース: 航空機が合流しようとしているコース。
2. インターセプト角度: 現在のコースから新しいコースに合流するための角度。

航法の種類

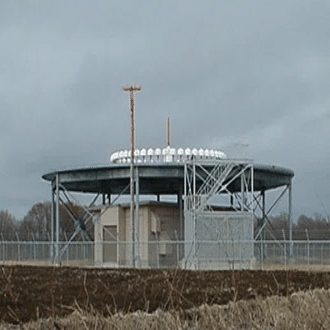

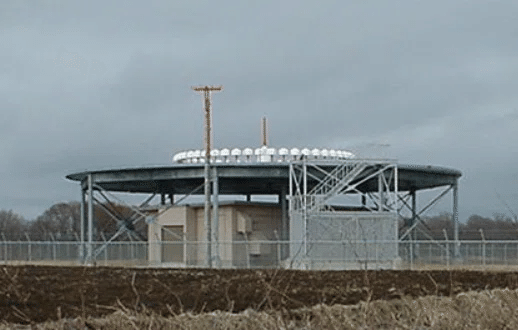

VOR航法

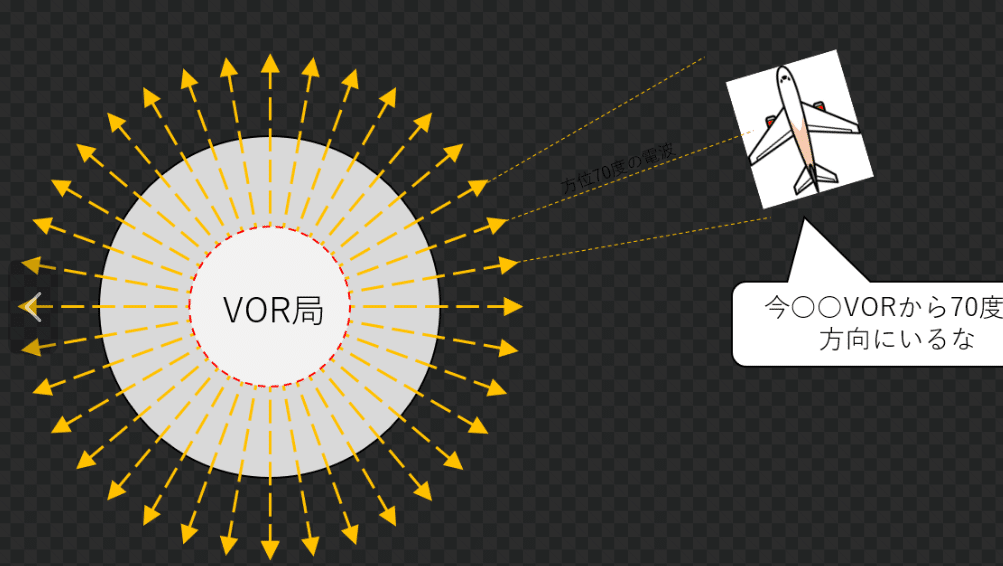

VORは、Very High Frequency Omnidirectional Rangeの略で、航空機が地上のVOR局から発信される電波を受信して、自機の位置を特定するためのシステムです。VOR局は360度全方向に電波を発信しており、航空機はこの電波を受信して方位を知ることができます。

VORの仕組み
VOR局: 地上に設置された送信局で、360度全方向に電波を発信します。

VOR受信機: 航空機に搭載されており、VOR局からの電波を受信します。

VOR指示器: 受信した電波を基に、航空機の現在位置や進行方向を表示します。

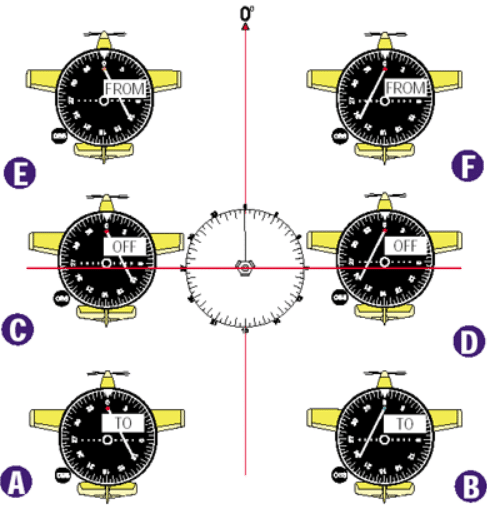

VOR計器の見方

簡単にコックピットでどうゆう風に計器が示すかを図解しました。

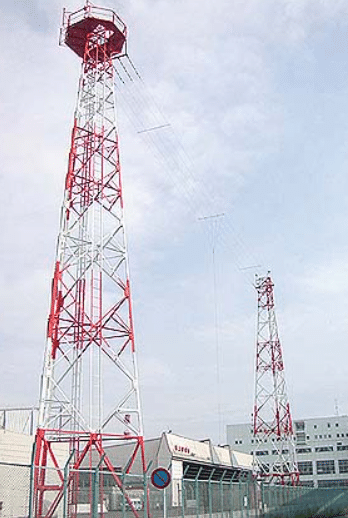

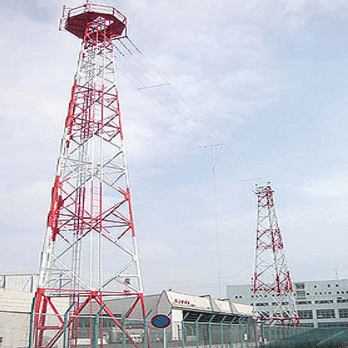

NDB航法
NDBは、Non-Directional Beaconの略で、航空機が地上のNDB局から発信される無指向性の電波を受信して、自機の位置を特定するためのシステムです。NDB局は全方向に無指向性の電波を発信しており、航空機はこの電波を受信して方位を知ることができます。

NDBの仕組み
NDB局: 地上に設置された送信局で、全方向に無指向性の電波を発信します。

ADF（自動方向探知機）: 航空機に搭載されており、NDB局からの電波を受信して方位を表示します

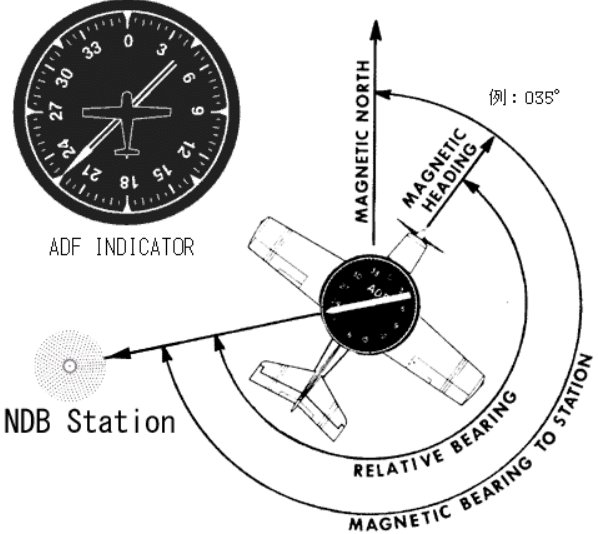

ADF（NDB）計器の見方

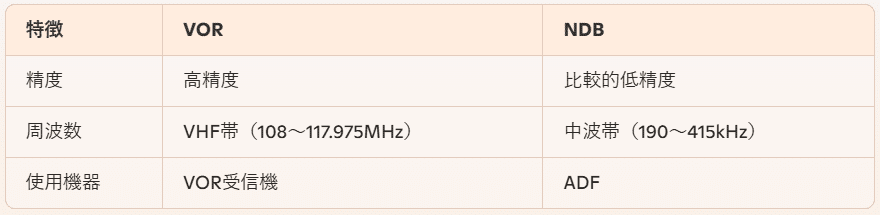

VORとNDBの違い

昨今では、ご存じのとおり　GPSの発達が目まぐるしくこれらが少しづつ
衰退しております。

更に今日は説明だけで　あたまが　大大噴火　😿　ここまでにします。
